基本型撥動開關-Slide Switches
規格參數
接觸額定值:取決于接觸點材質(請參考5M系列產品目錄)
機械壽命:30,000cycles.
接觸電阻:最大10mΩ,初始2-4VDC,鍍銀和鍍金觸點100mA.
絕緣電阻:最小1,000MΩ.
絕緣耐壓強度:1,000V 1分鐘.
工作溫度:-30℃至85℃.
本體:DAP(UL94v-0).
外殼:不銹鋼
撥柄:尼龍,黑色
觸點:銅鍍金或鍍銀
端子封膠:環氧樹酯
安規認證：
5M系列產品目錄

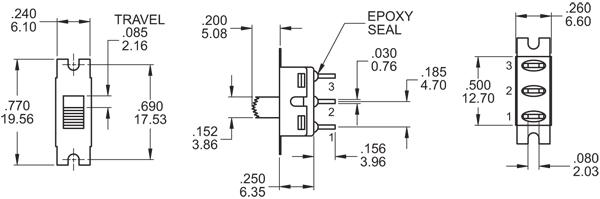

5M系列撥動開關基本尺寸：
*更多產品型號及尺寸請查看5M系列產品目錄
5M系列撥動開關選型指引
| □□□□ | □□ | □ | □ | □□□ | □ | □ | □ | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 機種型號/開關功能 | 操作柄類型 | 操作柄顏色 | 安裝耳扣 | 端子類型 | 觸點材質 | 封膠 | Rohs環保 | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 5MS1 SP On-On 5MS2 SP On-(On) 5MS3 SP On-Off-On 5MD1 DP On-On 5MD3 DP On-Off-On 產品類型: 基本型撥動開關 |
S0 1.30mm S1 5.08mm S2 7.24mm S3 9.40mm S4 3.56mm S5 5.08mm S7 12.32mm |
|
A 不帶耳扣 B 帶耳扣 |
M1 焊片 M2 PC通孔 M3 快接端子 M5-1 18.70mm,繞線 M5-2 24.20mm,繞線 M5-3 10.55mm,繞線 M5-4 26.97mm,繞線 M6 直角,PC通孔 M7 垂直,直角,PC通孔 VS2 V型支架 |
Q 銀 |
E 環氧樹酯 N 不點膠 |
□ Rohs S Rohs+無鉛 F RoHS+無鹵 |
注：SP=單極 DP=雙極 ON=開(閉合) OFF=關(斷開) ( )=瞬間式
