超小型撥動開關-Sub-Miniature Slide Switches
5F系列撥動開關規格
接觸額定值
觸點材質為鍍銀或金包銀:3A 120VAC/ 28VDC
觸點材質為鍍金:0.4VA 20VAC/DC
機械壽命:30,000cycles.
接觸電阻:最大10mΩ,初始2-4VDC,鍍銀和鍍金觸點100mA.
絕緣電阻:最小1,000MΩ.
絕緣耐壓強度:1,000V 1分鐘.
工作溫度:-30℃至85℃.
本體:DAP(UL94v-0).
外殼:黃銅鍍錫
撥柄:尼龍,標準黑色
觸點:銅鍍金或鍍銀
端子封膠:環氧樹酯
安規認證：
5F系列產品目錄

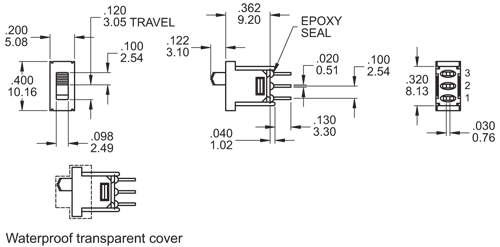

5F系列撥動開關基本尺寸：
*更多產品型號及尺寸請查看5F系列產品目錄
5F系列撥動開關選型指引
| □□□□□ | □□□□ | □□□ | □ | □ | □ | |||||
| | | | | | | | | | | | | |||||
| 機種型號/開關功能 | 操作柄類型 | 端子類型 | 接觸點材質 | 封膠類型 | ROHS&環保 | |||||
| | | | | | | | | | | | | |||||
| 5FS1 SP On-On 5FS3 SP On-Off-On 5FD1 DP On-On 5FD3 DP On-Off-On 開關類型: 超小型撥動開關 |
S102 3.10mm S202 5.00mm |
M2 PC通孔 M5 繞線 M6 直角, PC通孔 M6N 直角,嵌入式, PC通孔 M7 垂直,直角,PC通孔 MT (STD)直角,貼片 |
Q 銀 R 金 G 金,純錫 S 銀,純錫 C 金包銀 K 金包銀,純錫 |
E 環氧樹酯 N 不點膠 |
□ 符合ROHS S ROHS&無鉛 F ROHS+無鹵 |
注:SP=SINGLE POLE單極 ,DP=DOUBLE POLE雙極 ,ON=開(閉合) ,OFF=關(閉合)
