適用于PCB安裝的超小型撥動開關-Miniature Slide Switches for P.C. Board
6M規格參數
接觸電阻:50mΩ Max.
機械壽命:20,000cycles.
絕緣電阻:最小1,000MΩ.
絕緣耐壓強度:1,000V 1分鐘.
工作溫度:-40℃至80℃.
最小負載:銀:100mA 10VDC;金:10mA 50mA.
通斷能力:銀:1A 250VAC;金:100mA 30VDC;
CASE:PBT,白色
撥柄:PBT,黑色
外殼:POM,黑色
觸點/端子:銅鍍金或鍍銀
安規認證：
6M系列產品目錄

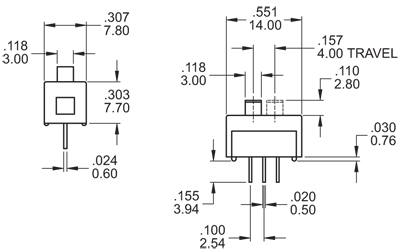

6M基本尺寸：
*更多產品型號及尺寸請查看6M系列產品目錄
6M系列撥動開關選型指引
| □□□□ | □□ | □□□ | □ | □ | □ | |||||
| | | | | | | | | | | | | |||||
| 機種型號/開關功能 | 操作柄類型 | 端子類型 | 接觸點材質 | 封膠類型 | ROHS&環保 | |||||
| | | | | | | | | | | | | |||||
| 6MS1 SP On-On 6MS3 SP On-Off-On 6MD1 DP On-On 6MD3 DP On-Off-On 開關類型: 超小型撥動開關 |
S1 Flush S2 2.80mm S3 Slide S4 6.00mm S5 Slide |
M1 SPDT PC通孔 M2 DPDT PC通孔 M3 SPDT PC通孔 M4 DTDT PC通孔 |
Q 銀 R 金 G 金,純錫 S 銀,純錫 C 金包銀 K 金包銀,純錫 |
E 環氧樹酯 | □ 符合ROHS S ROHS&無鉛 F ROHS+無鹵 |
注:SP=SINGLE POLE單極 ,DP=DOUBLE POLE雙極 ,ON=開(閉合) ,OFF=關(閉合)
