超小型防水鈕子開關_小型鈕子開關_IP67防水鈕子開關-Sub-Miniature Toggle Switches(Washable)
規格參數
接觸額定值:Max 0.4 VA max @ 48 VAC or DC
機械壽命:40,000cycles.
接觸電阻:最大50mΩ
絕緣電阻:最小1,000MΩ.
絕緣耐壓:500V 1分鐘.
防護等級:IP67
工作溫度:-20℃至85℃.
操作柄:黃銅,鍍鉻,內部帶O型密封圈
外殼和襯套:SPCC
CASE:玻璃填充型PBT（UL94V-0）
切換部件:黃銅,鍍錫.
觸點&端子: 磷青銅鍍金
防水等級：IP67
安規認證：
2TE系列產品目錄

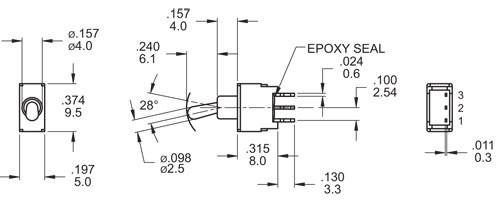

2TE系列基本尺寸：
2TE系列防水鈕子開關選型指引
| □□□□□ | □□□ | □ | □ | □ | ||||
| | | | | | | | | | | ||||
| 機種型號/開關功能 | 端子類型 | 觸點材質 | 封膠 | ROHS&環保 | ||||
| | | | | | | | | | | ||||
| 2TES1 SP On-On 2TES2 SP On-(On) 2TES3 SP On-Off-On 2TES4 SP (On)-Off-(On) 2TES5 SP On-Off-(On) 2TES9 SP Off-On 2TED1 DP On-On 2TED2 DP On-(On) 2TED3 DP On-Off-On 2TED4 DP (On)-Off-(On) 2TED5 DP On-Off-(On) 開關類型: 超小型防水鈕子開關 |
M2 PC通孔 M6 直角, PC通孔 M7 垂直,直角,PC通孔 |
R 金 G 金,純錫 |
E:環氧樹酯 | □符合ROHS S:ROHS&無鉛 F:ROHS+無鹵 |
注:ON=開(閉合) OFF=關(斷開) ( )=瞬間復位 SP=SINGLE POLE單極 DP=DOUBLE POLE雙極
