小型船型開關_小型翹板開關-Miniature Rocker & Paddle Switches

3M系列船型開關規格參數
接觸額定值

觸點材質為金或金包銀:5A 120VAC or 28VDC/
2A 250VAC

觸點材質為鍍金:0.4VA 20VAC or DC

機械壽命:40,000cycles.
接觸電阻:最大10mΩ. 初始2-4VDC,
金觸點和銀觸點的為100mA
絕緣電阻:最小1,000MΩ.
絕緣耐壓:1000V 1分鐘.

工作溫度:-30℃至85℃.

操作柄:標準為黑色,尼龍
襯套:黃銅鍍鎳
CASE:DAP（UL94V-0）

外殼:不銹鋼

切換部件:黃銅,鍍錫.
觸點&端子: 黃銅鍍金或銀(參考產品目錄P55)

安規認證：


3M系列產品目錄

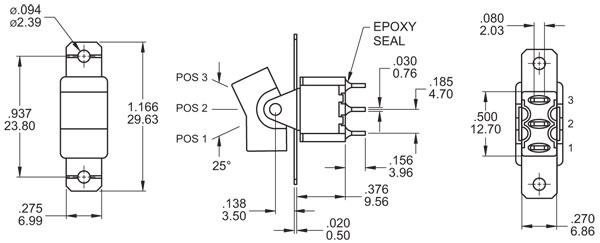

3M系列船型開關基本尺寸：

3M系列船型開關選型指引

□□□□

□□

□ □

□

□□□

□

□

□

|

|

|

|

|

|

|

|

機種型號|開關功能

翹板類型

框架顏色|翹板顏色

翹板印字

端子類型

觸點材質

封膠

ROHS&環保

|

|

|

|

|

|

|

|

3MS1 SP On-On 3MS2 SP On-(On) 3MS3 SP On-Off-On 3MS4 SP (On)-Off-(On) 3MS5 SP On-Off-(On) 3MD1 DP On-On 3MD2 DP On-(On) 3MD3 DP On-Off-On 3MD4 DP (On)-Off-(On) 3MD5 DP On-Off-(On) 3MD6 DP On-On-On 3MD7 DP (On)-On-(On) 3MD8 DP On-On-(On) 3M31 3P On-None-On 3M32 3P On-(On) 3M33 3P On-Off-On 3M34 3P (On)-Off-(On) 3M35 3P On-Off-(On) 3M41 4P On-On 3M42 4P On-(On) 3M43 4P On-Off-On 3M44 4P (On)-Off-(On) 3M45 4P On-Off-(On) 3M46 4P On-On-On 3M47 4P (On)-On-(On) 3M48 4P On-On-(On) 產品類型: 小型船型開關

R1 13.49mm R2 手柄 R3 23.01mm 翹板 R4 手柄 R5 33.48mm 翹板 R6 翹板帶框架 R6K 翹板帶框架,嵌入式 R7 手柄帶框架 R7K 手柄帶框,嵌入式 R8 手柄帶框 R9 手柄帶框 R11 9.19mm 翹板 R12 翹板 R13 翹板 R16 翹板 R17 翹板帶框帶LED,嵌入式 R18 手柄帶框帶LED,嵌入式 RB 17.75mm翹板僅 適于PCB板安裝 J1 13.49mm翹板 J2 手柄 J3 23.01mm翹板 J4 手柄 J5 9.19mm 翹板 J6 手柄 J7 手柄 J8 手柄 JB 17.75mm翹板

編號| 顏色 1 白 2 黑 3 紅 4 橙 5 黃 6 綠 7 藍 8 棕 9 灰

M1 焊片 M2 PC通孔 M3 快接端子 M5-1 18.70, 繞線 M5-2 24.20 , 繞線 M5-3 高10.55, 繞線 M5-4 26.97 , 繞線 M6 直角, PC通孔 M6N 直角,嵌入式, PC通孔 M7 垂直,直角， PC通孔 M7N 垂直, 直角,嵌入式, PC通孔 VS2 11.68, V型支架 V2N 11.68, 嵌入式,V型支架 VS3 高16.00 , V型支架 VS4 11.68, V型支架 VS5 16.00, V型支架

Q 銀 R 金 G 金,純錫 S 銀,純錫 C 金包銀 K 金包銀,純錫

E 環氧樹酯 N 不點膠

□ 符合Rohs S Rohs+無鉛 F Rohs+無鹵

注：SP=SINGLE POLE單極  DP=DOUBLE POLE雙極  3P=3極  4P=4極 ON=開(閉合) OFF=關(斷開) ( )=瞬間復位
