超小型防水按鍵開關_超小型防水按鈕開關_貼片型防水按鈕開關-Sealed Sub-Miniature Pushbutton Switches(SMT)
規格參數
接觸額定值:取決于接觸點材質(請查看8B系列按鍵開關產品目錄)
機械壽命:50,000cycles.
接觸電阻:最大20mΩ,初始@2-4VDC,鍍銀和鍍金觸點100mA.
絕緣電阻:最小1,000MΩ.
絕緣耐壓強度:1,000V 1分鐘.
工作溫度:-30℃至85℃.
外殼和襯套:玻璃填充尼龍4/6(UL 94v-0).
柱塞: 熱塑聚酯(UL 94V-0),內置式O型密封圈
切換部件:黃銅,鍍錫.
觸點&端子: 銅合金,鍍銀或鍍金
防水等級：IP67
安規認證：
8B系列產品目錄

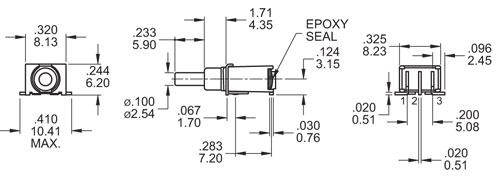

8B系列按鍵開關基本尺寸：
8B系列按鍵開關選型指引
| □□□□ | □□□ | □ | □ | □ | ||||
| | | | | | | | | | | ||||
| 機種型號/開關功能 | 端子類型 | 觸點材質 | 封膠 | ROHS&環保 | ||||
| | | | | | | | | | | ||||
| 8BS8 ON-(ON) 8BS9 ON-(ON) 開關類型: 超小型貼片防水按鍵開關 |
MT 直角, 表面貼裝 MZ 標準型 |
Q 銀 R 金 G 金,錫鉛 S 銀,錫鉛 C 金包銀 K金包銀,錫鉛 |
E:環氧樹酯 | □符合ROHS S:ROHS&無鉛 F:ROHS+無鹵 |
注:ON=開(閉合) , ( )=瞬間復位
