超小型防水按鍵開關_防水帶燈按鍵開關_IP67防水按鈕開關-Sub-Miniature Pushbutton Switches
PA規格參數
最大電流/電阻負載的額定電壓:
PAS6/PAS7:400mA 32VAC-100mA 50VDC-125mA 125VAC , 500mA 48VAC-200mA 50VDC-200mA 250VAC(金屬材質)
PAL6:100mA 24VDC-平均壽命200,000次,2A 125VAC-平均壽命10,000次
初始接觸電阻:最大50mΩ
絕緣電阻:最小1GΩ 500VDC.
絕緣耐壓強度:1,000VAC rms. 金屬材質1,500 VAC
滿載電氣壽命:PAS6/PAS7:500,000次,PAL6:200,000次.
工作溫度:-30℃至85℃.
面板厚度: B1 series:0.8mm min.~1.8mm max.
B2 series:1.5mm min.~4mm max.
B3 series:3.0±0.25mm
總行程:PAS6/PAS7:1.5 mm,PAL6:2.5mm
操作力: 2N~5N
觸點抖動:10ms.
機械壽命:1,000,000次.
扭力: 0.5Nm max. applied to nut,
1.5 Nm max. for metal material.
焊接特性: 350℃ 5秒.
防水等級：IP67
安規認證：
PA系列產品目錄

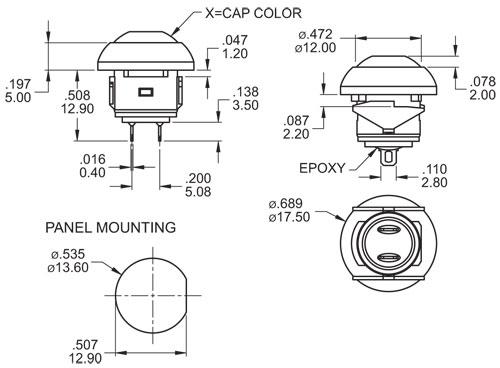

PA系列防水按鍵開關基本尺寸：
*更多產品尺寸請查看PA系列產品目錄
PA系列防水按鍵開關選型指引
| □□□□ | □□ | □□ | □ | □ | □ | □ | □ | □ | □ | ||||||||||||||||||||||||||||
| | | | | | | | | | | | | | | | | | | | | ||||||||||||||||||||||||||||
| 機種型號|開關功能 | 襯套類型 | 端子類型 | 觸點材質 | 封膠類型 | ROHS&環保 | 按鍵帽顏色 | 附加硬件 | LED | LED顏色 | ||||||||||||||||||||||||||||
| | | | | | | | | | | | | | | | | | | | | ||||||||||||||||||||||||||||
| PAS6 SP Off-(On) PAS7 SP On-(On) (不帶LED) 產品類型: 超小型防水帶燈按鍵開關 |
B1 嵌入式 B2 螺紋襯套 B3 嵌入式 D1 方形螺紋襯套 (壓鑄) D2 螺紋襯套 (壓鑄) |
M1 焊接端子 L1 線 |
C 金包銀 | E 環氧樹酯 A 密封式 |
S ROHS+無鉛 F ROHS+無鹵 |
注:標準按 鍵帽是平 頂帽,如果 您需要圓 帽,請?jiān)诎?/p> 鍵帽顏色 選項前加"A" |
請查看PA 系列產品 目錄P116頁 |
L |
|
||||||||||||||||||||||||||||
| | | | | ||||||||||||||||||||||||||||||||||||
| PAL6 SP Off-On | B2 螺紋襯套 |
注:SP=SINGLE POLE單極 ON=開(閉合) OFF=關(斷開) ( )=瞬間復位
