超小型防水按鍵開關_小型防水按鈕開關_IP67防水按鈕開關(Sealed Sub-Miniature Pushbutton Switches)
規格參數
接觸額定值:取決于接觸點材質(請查看8A系列防水按鍵開關產品目錄)
機械壽命:50,000cycles.
接觸電阻:最大20mΩ,初始@2-4VDC,鍍銀和鍍金觸點100mA.
絕緣電阻:最小1,000MΩ.
絕緣耐壓強度:1,000V 1分鐘.
工作溫度:-30℃至85℃.
使用的材料
外殼和襯套:玻璃填充尼龍66, 阻燃等級(UL 94v-0).
柱塞: 熱塑聚酯(UL 94V-0),內置式O型密封圈
切換部件:黃銅和鋼電鍍.
觸點: 銅合金,鍍銀或鍍金
防水等級：IP67
安規認證：
8A系列產品目錄

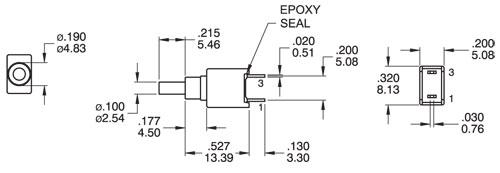

8A系列防水按鍵開關基本尺寸：
8A系列防水按鍵開關選型指引
| □□□□ | □□□ | □ | E | □ | □□ | □ | ||||||||||||||||||||
| | | | | | | | | | | | | | | ||||||||||||||||||||
| 機種型號/開關功能 | 端子類型 | 觸點材質 | 封膠 | ROHS&環保 | 帽子類型 | 帽子顏色 | ||||||||||||||||||||
| | | | | | | | | | | | | | | ||||||||||||||||||||
| 8AS8 ON-(ON) 8AS9 OFF-(ON) 8AD9 OFF-(ON) 產品類型: 超小型防水按鍵開關 |
M1 焊接端子 M2 PC通孔 M5 繞線 M6 直角, PC通孔 M6N 直角, 嵌入式, PC通孔 M7 垂直直角, PC通孔 M7N 直角, 嵌入式, PC通孔 VS2 高9.30mm,V型支架 V2N 高9.30mm,嵌入式V,型支架 |
Q 銀 R 金 G 金,錫鉛 S 銀,錫鉛 C 金包銀 K 金包銀,純錫 |
E 環氧樹酯 | □ 符合ROHS S ROHS&無鉛 F ROHS+無鹵 |
C2 C5 |
|
注: ( )=瞬間式 ON=開(閉合) OFF=關(斷開)
