小型微動開關(長直手柄,SPDT)
特性參數
額定值：參照G9系列微動開關訂貨型號指引
接觸電阻：50mΩ Max.
絕緣電阻：100MΩ Max.
絕緣耐壓：AC 1000V RMS（50-60Hz）
電氣壽命：6000~50,000次/cycles
機械壽命：1,000,000次/cycles
操作柄類型：長直手柄( Long Straight Lever）
安規認證:
操作特性
| 型號 Part Number |
操作參數/Parameters | |||||||
| OF Max. | RF Min. | PT Max. (mm) |
OT Min. (mm) |
MD Max. (mm) |
OP (mm) |
|||
| (N) | (gf) | (N) | (gf) | |||||
| G91XX-100X03A | 0.35 | 35 | 0.01 | 1 | 6.3 | 1.5 | 1.5 | 12.0±1.8 |
| G91XX-150X03A | 0.40 | 40 | 0.04 | 4 | 6.3 | 1.5 | 1.5 | 12.0±1.8 |
| G91XX-250X03A | 0.65 | 65 | 0.06 | 6 | 6.3 | 1.5 | 1.5 | 12.0±1.8 |
| G91XX-300X03A | 0.90 | 90 | 0.10 | 10 | 6.3 | 1.5 | 1.5 | 12.0±1.8 |
關于操作特性的術語解釋請參考：微動開關動作特性術語及圖解

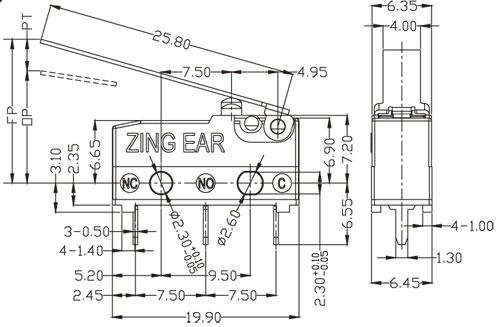

G91004外形尺寸
