小型微動開關(SPDT,標準直手柄)
特性參數(shù)
額定值：參照G9系列微動開關訂貨型號指引
接觸電阻：50mΩ Max.
絕緣電阻：100MΩ Max.
絕緣耐壓：AC 1000V RMS（50-60Hz）
電氣壽命：6000~50,000次/cycles
機械壽命：1,000,000次/cycles
操作柄類型：標準直手柄( Standard Straight Lever）
安規(guī)認證:
操作特性
| 型號 Part Number |
操作參數(shù)/Parameters | |||||||
| OF Max. | RF Min. | PT Max. (mm) |
OT Min. (mm) |
MD Max. (mm) |
OP (mm) |
|||
| (N) | (gf) | (N) | (gf) | |||||
| G91XX-100X02A | 0.40 | 40 | 0.02 | 2 | 4.8 | 1.2 | 1.2 | 11.1±1.5 |
| G91XX-150X02A | 0.50 | 50 | 0.06 | 6 | 4.8 | 1.2 | 1.2 | 11.1±1.5 |
| G91XX-250X02A | 0.75 | 75 | 0.08 | 8 | 4.8 | 1.2 | 1.2 | 11.1±1.5 |
| G91XX-300X02A | 1.10 | 110 | 0.12 | 12 | 4.8 | 1.2 | 1.2 | 11.1±1.5 |
關于操作特性的術語解釋請參考：微動開關動作特性術語及圖解

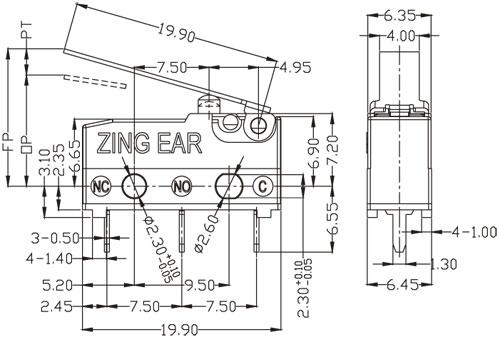

G91003外形尺寸
