小型微動開關(SPDT,短直手柄)
特性參數
額定值：參照G9系列微動開關訂貨型號指引
接觸電阻：50mΩ Max.
絕緣電阻：100MΩ Max.
絕緣耐壓：AC 1000V RMS（50-60Hz）
電氣壽命：6000~50,000次/cycles
機械壽命：1,000,000次/cycles
操作柄類型：短直手柄( Short Straight Lever）
安規認證:
操作特性
| 型號 Part Number |
操作參數/Parameters | |||||||
| OF Max. | RF Min. | PT Max. (mm) |
OT Min. (mm) |
MD Max. (mm) |
OP (mm) |
|||
| (N) | (gf) | (N) | (gf) | |||||
| G91XX-100X01A | 0.45 | 45 | 0.03 | 3 | 4.3 | 1.2 | 0.8 | 10.7±1.3 |
| G91XX-150X01A | 0.60 | 60 | 0.08 | 8 | 4.3 | 1.2 | 0.8 | 10.7±1.3 |
| G91XX-250X01A | 0.85 | 85 | 0.10 | 10 | 4.3 | 1.2 | 0.8 | 10.7±1.3 |
| G91XX-300X01A | 1.20 | 120 | 0.15 | 15 | 4.3 | 1.2 | 0.8 | 10.7±1.3 |
關于操作特性的術語解釋請參考：微動開關動作特性術語及圖解

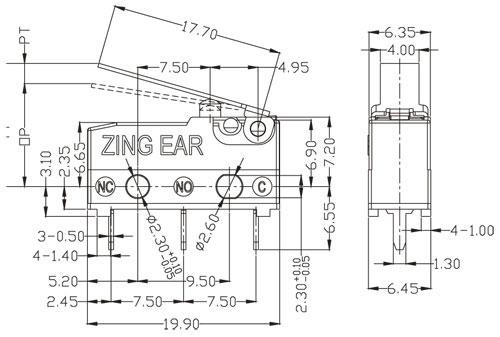

G91002外形尺寸
