直角帶燈自鎖按鍵開關_Right Angle Illuminated Latching Pushbutton Switches
PL系列按鍵開關規格
電氣特性
最大功率:3.5 VA.
電壓范圍: 20mV~50VDC.
電流范圍: 0.01mA-250mA.
接觸電阻:≥50mΩ 2-4VDC.
絕緣電阻:≥1000MΩ.
絕緣耐壓:≥ 250 Vrms.
機械特性
操作力:2.5N 在總行程.
切換行程:2.95mm.
鎖定行程:3.3mm
總行程:5.1mm
操作環境
工作溫度:-30℃至85℃.
存儲溫度:-30℃至85℃.
相對濕度: 90% R.H. @80°C.
操作壽命: 30,000 Cycles.
振動: Per EIA 186-E Methods 7 & 8.
機械振動: Per EIA 186-E Methods 12.
使用材質:
固定觸點與端子:不銹鋼,鍍銀
動觸點:銅合金,鍍銀
操作柄:LCP(UL94V-0).
本體:LCP(UL94V-0).
外殼:不銹鋼.
安規認證：
PL系列產品目錄
2

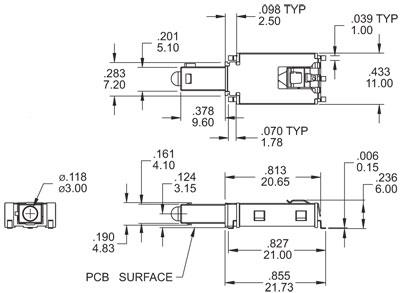

PL系列按鍵開關基本尺寸：
*更多產品尺寸請查看PL系列產品目錄
PL系列按鍵開關選型指引
| □□□□ | □□ | □ | □ | □ | □ | ||||||||||||||||
| | | | | | | | | | | | | ||||||||||||||||
| 機種型號/開關功能 | 操作柄類型 | LED顏色 | 端子類型 | 端子類型 | ROHS環保 | ||||||||||||||||
| | | | | | | | | | | | | ||||||||||||||||
| PLS7 SP On-Mom PLSL SP On-On 產品類型:帶燈按鍵開關 |
P2 9.60mm |
|
M6 PC通孔 MZ SMT貼片 |
C 金包銀 | S ROHS&無鉛 F 無鹵&ROHS |
注: MOM=MOMENTARY(復歸) ,ON:開(閉合) ,OFF:關(斷開)
