產品類型:密封防塵防水微動開關
特性參數
額定值：參照G5系列微動開關訂貨型號指引
接觸電阻：50mΩ Max.
絕緣電阻：100mΩ Max.
抗電強度：同極端子間1000VAC（50-60Hz 1min）
端子外外殼間1500VAC (50-60Hz 1min)
電氣壽命：20,000次/cycles~100,000次/cycles
機械壽命：1,000,000次/cycles以上
接觸形式：SPDT 單極雙投，SPST-NC常閉，SPST-NO常開
操作柄類型：不帶操作柄柱式按摯（No lever Pin Plunger）
端子類型：4.7*0.5mm 快接端子(Quick Connect)
防水等級：IEC IP67
安規認證:
G5W1101操作特性
| 型號 Part Number |
操作參數/Parameters | |||||||
| OF Max. | RF Min. | PT Max. (mm) |
OT Min. (mm) |
MD Max. (mm) |
OP (mm) |
|||
| (N) | (gf) | (N) | (gf) | |||||
| G5W11-EZ015-WX | 0.30 | 30 | 0.05 | 5 | 1.6 | 0.8 | 0.4 | 14.7±0.5 |
| G5W11-EZ025-WX | 0.40 | 40 | 0.10 | 10 | 1.6 | 0.8 | 0.4 | 14.7±0.5 |
| G5W11-EZ050-WX | 0.64 | 65 | 0.15 | 15 | 1.6 | 0.8 | 0.4 | 14.7±0.5 |
| G5W11-EZ100-WX | 1.08 | 110 | 0.35 | 35 | 1.6 | 0.8 | 0.4 | 14.7±0.5 |
| G5W11-EZ200-WX | 2.06 | 210 | 0.60 | 60 | 1.6 | 0.8 | 0.4 | 14.7±0.5 |
關于操作特性的術語解釋請參考：微動開關動作特性術語及圖解

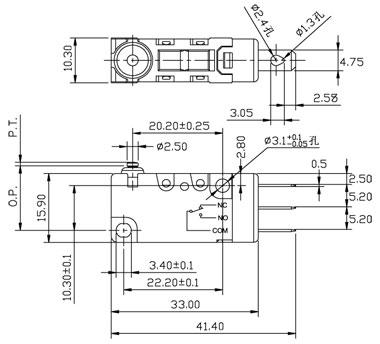

10外形尺寸
