速動型按鍵開關_Snap-Acting Pushbutton Switches
7M系列按鍵開關規格
機械壽命:50,000cycles.
接觸額定值:觸點材質為鍍銀或金包銀120VAC 3A/250VAC 1A/28VDC 3A
觸點材質為鍍金0.4VA 20VAC/DC
接觸電阻:20mΩ 2-4VDC初始值,觸點為鍍金或銀時為100mΩ
絕緣電阻:1000MΩ.
絕緣耐壓:1000Vrms min.
工作溫度:-30℃至85℃.
CASE:DAP,UL94V-0
柱塞:玻璃填充尼龍或聚酯
襯套:銅鍍鎳.
外殼:不銹鋼
切換部件:銅鍍鎳
觸點&端子: 銅合金鍍金或銀
安規認證：
7M系列產品目錄

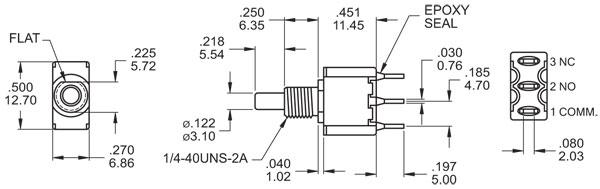

7M系列按鍵開關基本尺寸：
*更多產品尺寸請查看7M系列產品目錄
7M系列按鍵開關選型指引
| □□□□ | □□ | □□□ | □ □ | □□□ | □ | □ | □ | □□ | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 機種型號/開關功能 | 柱塞類型 | 襯套類型 | 框架|帽子顏色 | 端子類型 | 觸點材質 | 封膠 | Rohs環保 | 帽子類型 | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 7MS7 On-(On) 7MD7 On-(On) -------------------- 7MSL On-On 7MDL On-On 產品類型： 速動按鍵開關 |
P1 5.54mm PA 5.54mm(金屬材質) PB 7.00mm,15/32襯套 PC 8.75mm(1/4-40 UNS-2A) |
B10 6.35mm,鍵槽(帶螺紋) B11 6.35mm,剖邊(帶螺紋) B20 6.35mm,鍵槽(不帶螺紋) B21 6.35mm,剖邊(不帶螺紋) AP1 僅帽子 AP2 帽子加框架 AP3 僅帽子-(平) AP4 帽子加框架-(平) AP5 帽子,框架,LED,嵌入式 AP6 帽子,框架,LED,嵌入式(平) ----------------------------- B60 7.62mm,鍵槽(帶螺紋) B61 7.62mm,平(帶螺紋) B70 鍵槽(不帶螺紋) B71 7.62mm,平(不帶螺紋) |
|
M1 焊接端子 M2 PC通孔 M5 繞線 M6 直角, PC通孔 M6N 直角, 嵌入式, PC通孔 M7 垂直直角, PC通孔 VS2 V型支架,高11.68mm V2N 嵌入式V型支架,高11.68mm VS3 V型支架,高16.00mm VS4 V型支架,高11.68mm VS5 V型支架,高11.68mm |
Q 銀 R 金 G 金,錫鉛 S 銀,錫鉛 C 金包銀 K金包銀,錫鉛 |
E 環氧樹酯 N 不點膠 |
□符合ROHS S:ROHS&無鉛 F:ROHS+無鹵 |
C1 C2 C3 C4 C6 C7 KC |
注:on=開(閉合) ()=瞬間復位
