超小型防水鈕子開關_微型防水鈕子開關-Sealed Sub-Miniature Toggle Switches(SMT)
2U規格參數
機械壽命:40,000cycles.
接觸額定值:0.4VA 20VAC or DC Max
接觸電阻:100mΩ以內. 初始2-4VDC,100mA.
金觸點和銀觸點的為100mA
絕緣電阻:最小500MΩ.
絕緣耐壓:500Vrms min.
工作溫度:-30℃至85℃.
CASE/襯套:尼龍6/6,4/6,阻燃等級UL94V-0
操作柄:尼龍6/6,UL94V-0
切換部件:不銹鋼,鍍鎳.
觸點&端子: 黃銅鍍金或銀
防水等級:IP67
安規認證：
2U系列產品目錄

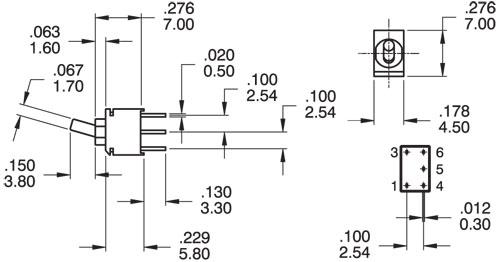

2U基本尺寸：
2U系列鈕子開關選型指引
| □□□□ | □□ | □□□ | □□□ | □ | □ | □ | ||||||
| | | | | | | | | | | | | | | ||||||
| 機種型號/開關功能 | 操作柄類型 | 襯套類型 | 端子類型 | 觸點材質 | 封膠類型 | ROHS/環保 | ||||||
| | | | | | | | | | | | | | | ||||||
| 2US1 SP On-On 2US3 SP On-Off-On 2US9 SP Off-On 2UD1 DP On-On 2UD3 DP On-Off-On 2UD9 DP Off-On 產品類型： 超小型防水鈕子開關 |
T1 3.80mm | A1 1.60mm | M2 PC通孔 M6 直角, PC通孔 M7 垂直,直角,PC通孔 |
R 鍍金 | E 環氧樹酯 | □ ROHS S ROHS+無鉛 F ROHS+無鹵 |
注：SP=SINGLE POLE單極 DP=DOUBLE POLE雙極 ON=開(閉合) OFF=關(斷開) ( )=瞬間復位
