超小型船型開關_小型船型開關-Sub-Miniature Rocker Switches
4M系列規格參數
機械壽命:30,000cycles.
接觸額定值:3A 120VAC or 28VDC/1A 250VAC
0.4 VA 20VAC/DC
接觸電阻:20mΩ以內. 初始2-4VDC
金觸點和銀觸點的為100mA
絕緣電阻:最小1000MΩ.
絕緣耐壓:1000Vrms min.
工作溫度:-30℃至85℃.
CASE:DAP,阻燃等級UL94V-0
操作柄:尼龍,黑色
襯套:黃銅鍍鎳
外殼:不銹鋼
切換部件:銅鍍錫
觸點&端子: 黃銅鍍金或銀
安規認證：
4M系列產品目錄

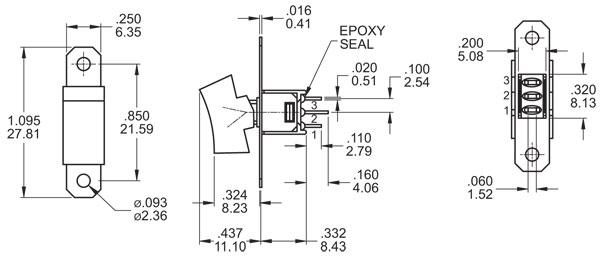

4M系列基本尺寸：
4M系列選型指引
| □□□□ | □□ | □ □ | □ | □□□ | □ | □ | □ | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 機種型號/開關功能 | 操作柄類型 | 框架顏色/操作柄顏色 | 翹板印字 | 端子類型 | 觸點電鍍 | 點膠 | ROHS | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 4MS1 SP On-On 4MS2 SP On-(On) 4MS3 SP On-Off-On 4MS4 SP (On)-Off-(On) 4MS5 SP On-Off-(On) 4MS6 SP Off-On 4MD1 DP On-On 4MD2 DP On-(On) 4MD3 DP On-Off-On 4MD6 DP On-On-On 產品類型: 超小型船型開關 |
R1 翹板,7.62寬, 14.73長 R2 翹板,5.84寬,14.73長 R3 5.84寬, 10.23長 |
|
|
M1 焊片 M2 PC通孔 M5 繞線 M6 直角, PC通孔 M6N 直角,嵌入式, PC 通孔 M7 垂直,直角,PC通孔 M7N 垂直,直角,嵌入式,PC通孔 VS2 8.94mm,V型支架 V2N 8.94mm,嵌入式,v型支架 VS3 8.94mm, V型支架 V3N 8.94mm,嵌入式,v型支架 |
Q Silver R Gold G Gold,pure-tin S Silver,pure-tin C Gold over silver K Gold over silver,pure-tin |
E 環氧樹酯 N 不點膠 |
□ Rohs |
||||||||||||||||||||
注:MOM=MOMENTARY(復歸) SP:單極 DP:雙極 ON:開(閉合) OFF:關(斷開) ()=瞬間復位
