小型防塵防水微動開關(長直柄,帶線)
特性參數
額定值：參照G9系列微動開關訂貨型號指引
初始接觸電阻：100mΩ Max
絕緣電阻：100MΩ Min
抗電強度：AC 1,000V RMS(50~60HZ)
電氣壽命：6000~50000次/cycles
機械壽命：500,000次/cycles
接觸形式：防水型-IP67帶引出線/SPDT 單極雙投，SPST-NC常閉，SPST-NO常開
操作柄類型：長直柄25.8mm（Long Straight Lever）
端子類型：底面出線500mm(Cable-bottom exit)
防水等級：IP67
安規認證:
操作特性
| OF Max. (gf) |
RF Min. (gf) |
PT Max. (mm) |
OT Min. (mm) |
DT Max. (mm) |
FP Max. (mm) |
OP (mm) |
|
| -150 | 40 | 5 | 6.3 | 1.0 | 1.0 | 13.5 | 8.8±1.8 |
| -300 | 75 | 13 | 6.3 | 1.0 | 1.0 | 13.5 | 8.8±1.8 |
關于操作特性的術語解釋請參考：微動開關動作特性術語及圖解

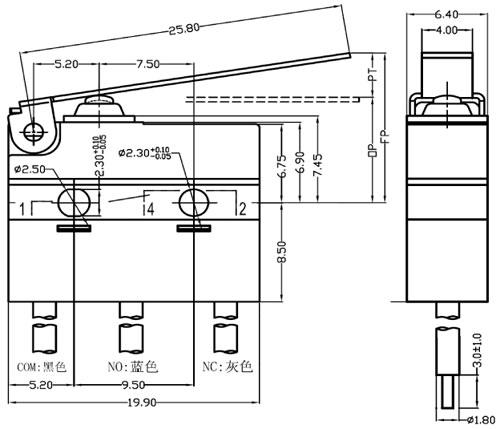

G9E03W1外形尺寸
