4位旋轉編碼開關 實碼 貼片型 柄長3mm
規格參數
最大額定值 : 50VDC,100mA
接觸電阻: 100mΩ Max.
絕緣電阻: 100VDC-1000MA Min.
絕緣耐壓 : 250VAC-1分種
扭力: 40~200gf.cm
總旋轉角度 : 360° (4STEPS)
壽命: 10,000次
操作柄類型:Type2,軸狀操作柄,3*3*2.15(mm)
編碼數:4 Positions
編碼類型:實碼
端子類型:SMT(貼片)
RSC-24RM線路圖
| CODE | ||||||
| C | 0 | 1 | 2 | 3 | ||
| POSITIONS | 0 | ● | ● | |||
| 1 | ● | ● | ||||
| 2 | ● | ● | ||||
| 3 | ● | ● | ||||

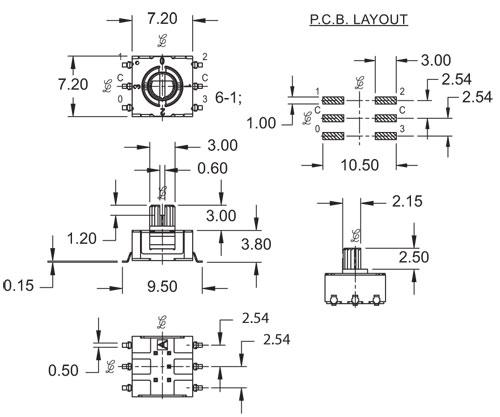

RSC-24RM外形尺寸：
