小型微動開關(短模擬滾輪手柄,SPDT)
特性參數
額定值：參照G9系列微動開關訂貨型號指引
接觸電阻：50mΩ Max.
絕緣電阻：100MΩ Max.
絕緣耐壓：AC 1000V RMS（50-60Hz）
電氣壽命：6000~50,000次/cycles
機械壽命：1,000,000次/cycles
操作柄類型：短模擬滾輪手柄( Short Std. Simulated Roller Lever）
安規認證:
操作特性
| 型號 Part Number |
操作參數/Parameters | |||||||
| OF Max. | RF Min. | PT Max. (mm) |
OT Min. (mm) |
MD Max. (mm) |
OP (mm) |
|||
| (N) | (gf) | (N) | (gf) | |||||
| G91XX-100X05A | 0.50 | 50 | 0.03 | 3 | 4.3 | 1.0 | 0.7 | 16.0±1.3 |
| G91XX-150X05A | 0.65 | 65 | 0.08 | 8 | 4.3 | 1.0 | 0.7 | 16.0±1.3 |
| G91XX-250X05A | 0.95 | 95 | 0.12 | 12 | 4.3 | 1.0 | 0.7 | 16.0±1.3 |
| G91XX-300X05A | 1.30 | 130 | 0.16 | 16 | 4.3 | 1.0 | 0.7 | 16.0±1.3 |
關于操作特性的術語解釋請參考：微動開關動作特性術語及圖解

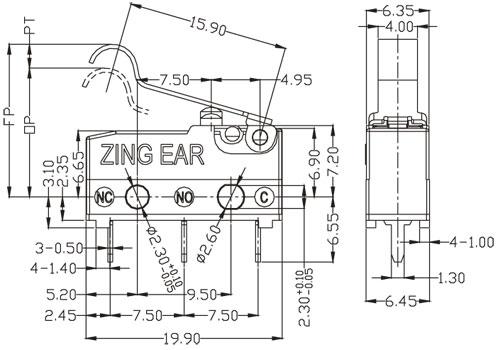

G91005外形尺寸
