基本型微動開關（SPDT,不帶柄）
特性參數
額定電流：詳見G5系列微動開關訂貨型號指引
接觸電阻：100mΩ Max
絕緣電阻：100MΩ Min
耐電壓：1000VAC（50-60Hz 1min.）/1500VAC (50-60Hz 1min.)
電氣壽命：50000次/cycles~100,000次/cycles
機械壽命：100,0000次/cycles~10,000,000次/cycles
接觸形式：SPDT轉換式,SPST-NC(常閉),SPST-NO(常開)
操作柄類型：柱式按摯平頭殼體250#端子（Pin Plunger Flat Case/Cover 250# Terminal）
端子類型：6.3*0.8mm 快接端子(Quick Connect),還可以配備
G5系列微動開關其它端子類型
安規認證:
操作特性
| 型號 Part Number |
操作參數/Parameters | |||||||
| OF Max. | RF Min. | PT Max. (mm) |
OT Min. (mm) |
MD Max. (mm) |
OP (mm) |
|||
| (N) | (gf) | (N) | (gf) | |||||
| G5XXX-C1Z015 | 0.15 | 15 | 0.03 | 3 | 1.6 | 0.8 | 0.4 | 14.7±0.5 |
| G5XXX-C1Z025 | 0.25 | 25 | 0.05 | 5 | 1.6 | 0.8 | 0.4 | 14.7±0.5 |
| G5XXX-C1Z050 | 0.49 | 50 | 0.10 | 10 | 1.6 | 0.8 | 0.4 | 14.7±0.5 |
| G5XXX-C1Z100 | 0.98 | 100 | 0.25 | 25 | 1.6 | 0.8 | 0.4 | 14.7±0.5 |
| G5XXX-C1Z200 | 1.96 | 200 | 0.49 | 50 | 1.6 | 0.8 | 0.4 | 14.7±0.5 |
| G5XXX-C1Z300 | 2.94 | 300 | 0.74 | 75 | 1.6 | 0.8 | 0.4 | 14.7±0.5 |
| G5XXX-C1Z400 | 3.92 | 400 | 0.98 | 100 | 1.6 | 0.8 | 0.4 | 14.7±0.5 |
關于操作特性的術語解釋請參考：微動開關動作特性術語及圖解

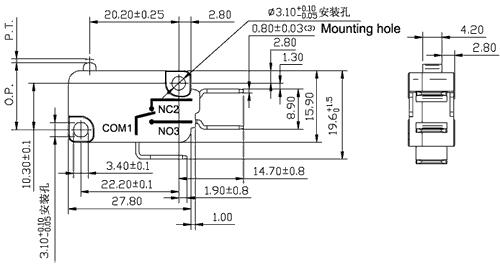

外形尺寸
