帶長滾輪手柄微動開關(SPDT)
特性參數
額定電流：詳見G5系列微動開關訂貨型號指引
接觸電阻：100mΩ Max
絕緣電阻：100MΩ Min
耐電壓：1000VAC（50-60Hz 1min.）/1500VAC (50-60Hz 1min.)
電氣壽命：50000次/cycles~100,000次/cycles
機械壽命：100,0000次/cycles~10,000,000次/cycles
接觸形式：SPDT轉換式,SPST-NC(常閉),SPST-NO(常開)
操作柄類型：長滾輪手柄（Long Roller Lever）
端子類型：4.7*0.5mm快接端子(Quick Connect),還可以配備
G5系列微動開關其它端子類型
安規認證:
操作特性
| 型號 Part Number |
操作參數/Parameters | |||||||
| OF Max. | RF Min. | PT Max. (mm) |
OT Min. (mm) |
MD Max. (mm) |
OP (mm) |
|||
| (N) | (gf) | (N) | (gf) | |||||
| G5XXX-EZ015A06 | 0.10 | 10 | 0.02 | 2 | 3.2 | 1.3 | 1.2 | 20.6±1.6 |
| G5XXX-EZ025A06 | 0.15 | 15 | 0.02 | 2 | 3.2 | 1.3 | 1.2 | 20.6±1.6 |
| G5XXX-EZ050A06 | 0.29 | 30 | 0.05 | 5 | 3.2 | 1.3 | 1.2 | 20.6±1.6 |
| G5XXX-EZ100A06 | 0.59 | 60 | 0.10 | 10 | 3.2 | 1.3 | 1.2 | 20.6±1.6 |
| G5XXX-EZ200A06 | 1.18 | 120 | 0.20 | 20 | 3.2 | 1.3 | 1.2 | 20.6±1.6 |
| G5XXX-EZ300A06 | 1.77 | 180 | 0.29 | 30 | 3.2 | 1.3 | 1.2 | 20.6±1.6 |
| G5XXX-EZ400A06 | 2.35 | 240 | 0.39 | 40 | 3.2 | 1.3 | 1.2 | 20.6±1.6 |
關于操作特性的術語解釋請參考：微動開關動作特性術語及圖解

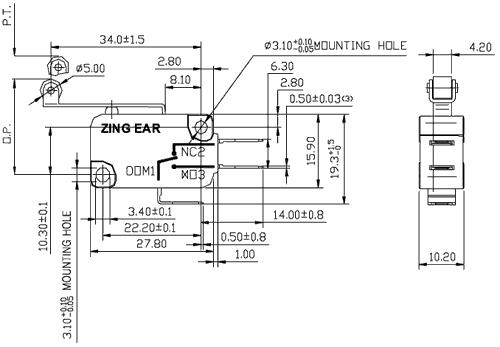

G5007外形尺寸
