產品類型：密封型防塵防水微動開關
特性參數
額定值：參照G5系列微動開關訂貨型號指引
接觸電阻：50mΩ Max.
絕緣電阻：100mΩ Max.
抗電強度：同極端子間1000VAC（50-60Hz 1min）
端子外外殼間1500VAC (50-60Hz 1min)
電氣壽命：20,000次/cycles~100,000次/cycles
機械壽命：1,000,000次/cycles以上
接觸形式：SPDT 單極雙投，SPST-NC常閉，SPST-NO常開
操作柄類型：長直柄59.4mm（Long Straight Lever）
端子類型：外接導線(for G5W11 series only)
防水等級：IEC IP67
安規認證:
G5W1105操作特性
| 型號 Part Number |
操作參數/Parameters | |||||||
| OF Max. | RF Min. | PT Max. (mm) |
OT Min. (mm) |
MD Max. (mm) |
OP (mm) |
|||
| (N) | (gf) | (N) | (gf) | |||||
| G5W11-WZ015A03-WX | 0.10 | 10 | 0.03 | 3 | 6.4 | 2.6 | 2.4 | 15.3±3 |
| G5W11-WZ025A03-WX | 0.15 | 15 | 0.05 | 5 | 6.4 | 2.6 | 2.4 | 15.3±3 |
| G5W11-WZ050A03-WX | 0.20 | 20 | 0.08 | 8 | 6.4 | 2.6 | 2.4 | 15.3±3 |
| G5W11-WZ100A03-WX | 0.35 | 35 | 0.10 | 10 | 6.4 | 2.6 | 2.4 | 15.3±3 |
| G5W11-WZ200A03-WX | 0.64 | 65 | 0.15 | 15 | 6.4 | 2.6 | 2.4 | 15.3±3 |
關于操作特性的術語解釋請參考：微動開關動作特性術語及圖解

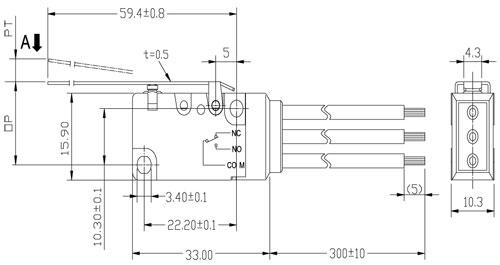

G5W1105外形尺寸
