超小型按鍵開關_小型按鈕開關-Sub-Miniature Pushbutton Switches
8M系列按鍵開關規格參數
觸點額定值
材質為鍍銀或金包銀:3A 120VAC/28VDC,1A 250VAC;材質為鍍金:0.4VA 20VAC/DC
機械壽命:50,000次.
初始接觸電阻:20mΩ最大,額定2-4VDC
絕緣電阻:1000MΩ最小
絕緣耐壓強度:1,000VAC rms.
工作溫度:-30℃至85℃.
材質
本體:DAP UL94V-0
柱塞:Thermoplastic Polyester-black.
襯套:銅鍍鎳
外殼:不銹鋼
SWITCH SUPPORT: Brass.tin plated.
觸點/端子:銅鍍銀或金
安規認證：
8M系列產品目錄

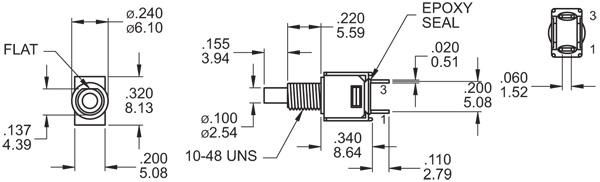

8M系列按鍵開關基本尺寸：
*更多產品尺寸請查看8M系列產品目錄
8M系列按鍵開關選型指引
| □□□□ | □□ | □□ | □□ | □ | □ | □ | □ | □ | □ | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 機種型號|開關功能 | 操作柄類型 | 襯套類型 | 外框/帽子顏色 | 端子類型 | 觸點材質 | 封膠 | ROHS&環保 | 帽子 | 帽子顏色 | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 8MS8 On-(On) 8MS9 Off-(On) 8MD9 Off-(On) 產品類型: 超小型按鍵開關 |
P1 3.94mm | B05 5.59mm,剖邊(帶螺紋) B06 5.59mm,剖邊 (不帶螺紋) B07 5.59mm(不帶螺紋) B08 7.87mm(不帶螺紋) B09 7.87mm(帶螺紋) B10 3.30mm AP1 嵌入式,帶框 |
|
M1 焊片 M2 PC通孔 M5 繞線 M6 直角,PC通孔 M6N 直角,嵌入式, PC通孔 M7 垂直,直角,PC通孔 M7N 垂直,直角,嵌入式,PC通孔 VS2 8.94mm,V形支架 V2N 8.94mm,嵌入式,V型支架 |
Q 銀 R 金 G 金,錫鉛 S 銀,錫鉛 C 金包銀 K金包銀,錫鉛 |
E EPOXY N 不點膠 |
S ROHS+無鉛 |
C1 C3 C4 |
請參照外框與帽子顏色選項 | ||||||||||||||||||||
| | | | | | | |||||||||||||||||||||||||||
| 8MSL On-On | P1 4.29mm | B05 5.24mm,剖邊(帶螺紋) B06 5.24mm,剖邊(不帶螺紋) |
注:SP=SINGLE POLE單極 ON=開(閉合) OFF=關(斷開) ( )=瞬間復位
